摘要：本文將酸堿洗滌法與氧化再生法有機地結(jié)合在一起，對味精中和脫色失活的粉狀廢活性炭進行再生，并在氧化反應(yīng)中選用了助氧化劑和催化劑, 試驗結(jié)果表明, 該法操作簡便, 工作環(huán)境好，可連續(xù)再生，再生后的活性炭質(zhì)量指標(biāo)達(dá)到國家規(guī)定標(biāo)準(zhǔn) 。再生回收率≥85%，適用于味精廠就地再生。
0 引言
活性炭是一種具有特殊結(jié)構(gòu)和性能的微晶質(zhì)碳，具有大量的孔隙和很大的比表面積，作為吸附劑被廣泛地用于食品、醫(yī)藥、化學(xué)、水處理等工業(yè)。特別是粉狀活性炭, 多年來一直供不應(yīng)求，而粉狀活性炭用量較大的一些味精生產(chǎn)廠家卻將中和脫色的廢活性炭用水沖散棄掉，既污染環(huán)境，又造成很大的浪廢。因此，需要尋找一條簡便易行的活性炭再生方法，以緩和國內(nèi)對粉狀活性炭的需求矛盾。
目前采用的活性炭再生方法分為熱再生法和酸堿洗滌法兩種。熱再生是在加熱（750～950℃）過程中使活性炭中吸附的物質(zhì)發(fā)生解吸或熱分解，從而達(dá)到再生的目的。但該法存在以下缺點：
⑴設(shè)備投資大；
⑵技術(shù)條件苛刻；
⑶粉塵大，操作環(huán)境差；
⑷損失量大，收率小。
因此用于粉狀廢炭的再生還存在許多困難，效果并不理想。酸堿洗滌法是用酸或堿液將活性炭吸附的物質(zhì)溶解，從炭中脫出，使活性炭恢復(fù)吸附能力。該法設(shè)備投資少，工藝簡單，但再生后的活性炭吸附能力只能恢復(fù)到一定程度，很難達(dá)到要求。
本文將酸堿處理法與氧化法結(jié)合起來，處理味精用粉狀廢活性炭，克服了采用單一方法很難使活性炭恢復(fù)或接近原吸附能力的缺點，并在訥河味精廠進行了中試，結(jié)果表明，再生炭質(zhì)量良好，各項指標(biāo)均達(dá)國家標(biāo)準(zhǔn)。
1 實驗部分
1.1 主要設(shè)備和原料
1.5m3搪瓷罐3個；離心機（外徑1.2m）1臺；
NaOH（98%），鹽酸（30%），H2O2（30%），助氧化劑，催化劑，表面活性劑均為工業(yè)級。

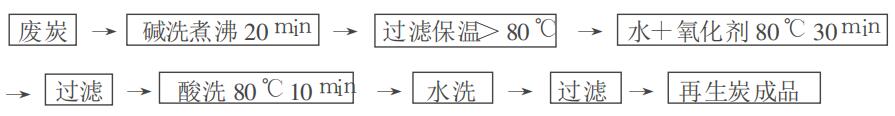

1.2 工藝流程（如下圖）
2 實驗結(jié)果與討論
2.1 堿液濃度和煮沸時間的選擇

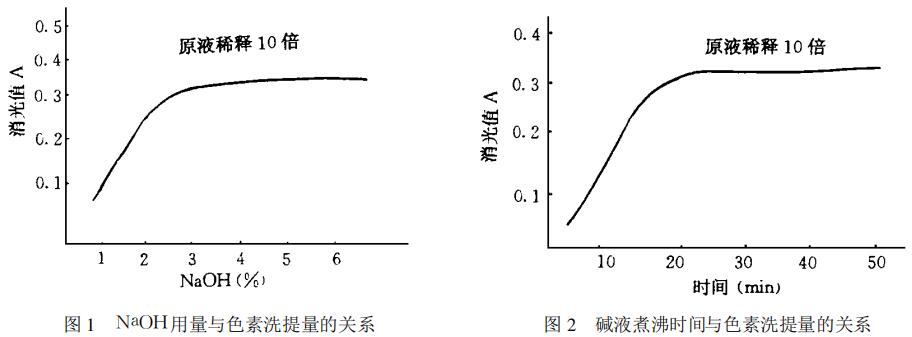

通常谷氨酸鈉母液中的雜質(zhì)主要有色素、蛋白質(zhì)膠體、無機離子和一些醛、酸 、酚 、醌、胺類等有機物質(zhì)。用NaOH溶液洗滌，既可將一部分色素及絕大部分蛋白膠體帶到炭體外水相，也可使酚、 酸類等有機物質(zhì)變成易溶于水的鹽類。NaOH濃度和煮沸時間與色素洗提量的關(guān)系見圖1～2。在實驗中發(fā)現(xiàn)當(dāng)溫度低于80℃時，溶于堿中的部分色素又重新被活性炭吸附，自動回到炭結(jié)構(gòu)中，因此堿洗過濾溫度應(yīng)大于80℃。
2.2 氧化劑、助氧化劑和催化劑用量的確定
堿煮過濾后的活性炭中還有部分雜質(zhì)未被洗提出來，這是因為在谷氨酸鈉中和脫色時， 一些雜質(zhì)在吸附過程中與活性炭表面的官能團生成化學(xué)鍵，結(jié)合較為牢固，用酸堿處理無法使其從炭中脫附，所以需要進行氧化處理。過氧化氫在中性或堿性溶液中是一種中強氧化劑，但單獨使用H2O2進行氧化時，再生炭脫色能力不理想。選用助氧化劑后效果明顯提高, 同時我們在體系中也加入了一定量的催化劑，以加快氧化反應(yīng)的速度。通過正交試驗，確定H2O2用量為3%，助氧化劑量2.2%，催化劑量0.1%。
2.3 表面活性劑的選擇
在堿洗液中，加入一定量的非離子表面活性劑，以助于炭中一些雜質(zhì)轉(zhuǎn)移到水相，但使用量不宜過大，實驗確定0.5%的溶液較好。
2.4 鹽酸用量的選擇
廢炭經(jīng)過堿煮和氧化處理后，對實物（味精母液）進行脫色，透過率在85～95%之間，用HCl處理除去無機離子等雜質(zhì)后，透過率普遍可達(dá)95%以上。通過實驗，認(rèn)為：4%HCl洗液的效果較好。
2.5 不同廠家活性炭再生后實物脫色效果與新炭的比較
表1 再生炭實物脫色分析結(jié)果
| 廢炭 | 再生炭 | 新炭 | |||
| 1 | 2 | 3 | |||
| 江蘇鎮(zhèn)江南化工廠炭 | 4 | 95.2 | 95.5 | 95.3 | 96.8 |
| 雞西化工五廠炭 | 15.4 | 95.1 | 95.6 | 95.4 | 96.5 |
3 再生炭質(zhì)量指標(biāo)
表2 重復(fù)再生炭實物脫色比較
| 再生次數(shù) | 第一次 | 第二次 | 第三次 | 新炭 | |||
| 再生前 | 再生后 | 再生前 | 再生后 | 再生前 | 再生后 | ||
| 透過率（%） | 10 | 95.3 | 2 | 94.6 | 0 | 92.3 | 96.5 |
表3 再生炭質(zhì)量指標(biāo)檢驗結(jié)果
| 項目 | 再生炭 | 國家標(biāo)準(zhǔn) |
| A法焦糖脫色力（%） | 93 | ≥90 |
| 干燥減量（%） | 8.6 | ≤10.0 |
| pH值 | 6.5 | 5.0-7.0 |
| 灼燒殘渣（%） | 2.6 | ≤4.0 |
| 酸溶物（%） | 0.69 | ≤1.00 |
| 鐵含量（%） | 0.04 | ≤0.10 |
| 氯含量（%） | 0.21 | ≤0.25 |
4 結(jié)論
在某味精廠中試的結(jié)果表明，本文采用的方法再生味精用粉狀廢活性炭，工藝簡單，操作環(huán)境好，可連續(xù)再生，且再生炭質(zhì)量良好。該法再生回收率≥85%。
